"Liên kết thùng tủ: chốt cam Minifix, chốt gỗ, vít Confirmat"

Một bộ tủ áo ráp thử ở xưởng, tháo ra chở đến nhà khách rồi ráp lại: mối nối nào chịu được hai lần lắp, mối nào chỉ lắp được một lần, thợ phải biết trước khi khoan. Kiểu nối chọn theo việc tủ có phải tháo ra chở đi không, mặt ngoài vách có được lộ đầu vít không, và ván dày bao nhiêu, cốt gì. Chốt cam, thợ hay gọi theo tên hàng Häfele là Minifix, là kiểu làm ra để tháo lắp.

Trong chuyên đề đóng tủ từ ván phủ, bài này đi sau hệ 32 mm. Vít giữ được bao nhiêu trong mặt và cạnh ván có bài riêng: lực giữ vít.

Các kiểu liên kết khác nhau ở đâu

Phần lớn mối nối trong thùng tủ có hình chữ L: đầu tấm đáy, tấm nóc hay tấm đợt áp vào mặt trong của vách. Mỗi kiểu liên kết giữ hai tấm đó theo một cách:

• Chốt cam: chốt thép vặn vào mặt vách, đầu chốt luồn qua cạnh tấm kia và bị một ổ cam kim loại khóa lại. Tháo lắp nhiều lần được.
• Chốt gỗ: thanh gỗ tròn cắm vào hai lỗ đối nhau, có keo. Kín, nhưng dán rồi thì không tháo được.
• Vít Confirmat: vít to, ren thô, bắt xuyên mặt vách vào cạnh tấm kia. Ít lỗ khoan, nhưng đầu vít nằm ở mặt ngoài vách.
• Ke góc: miếng nhựa hoặc kim loại bắt vít vào mặt cả hai tấm. Không động đến cạnh ván, nhưng nằm lộ trong lòng tủ.

Chốt gỗ dán keo là mối nối cố định, chốt cam là mối nối tháo lắp. Vít Confirmat ở giữa: tháo được, nhưng lắp lại thì không chắc như lần đầu.

Chốt cam Minifix: liên kết tháo lắp được

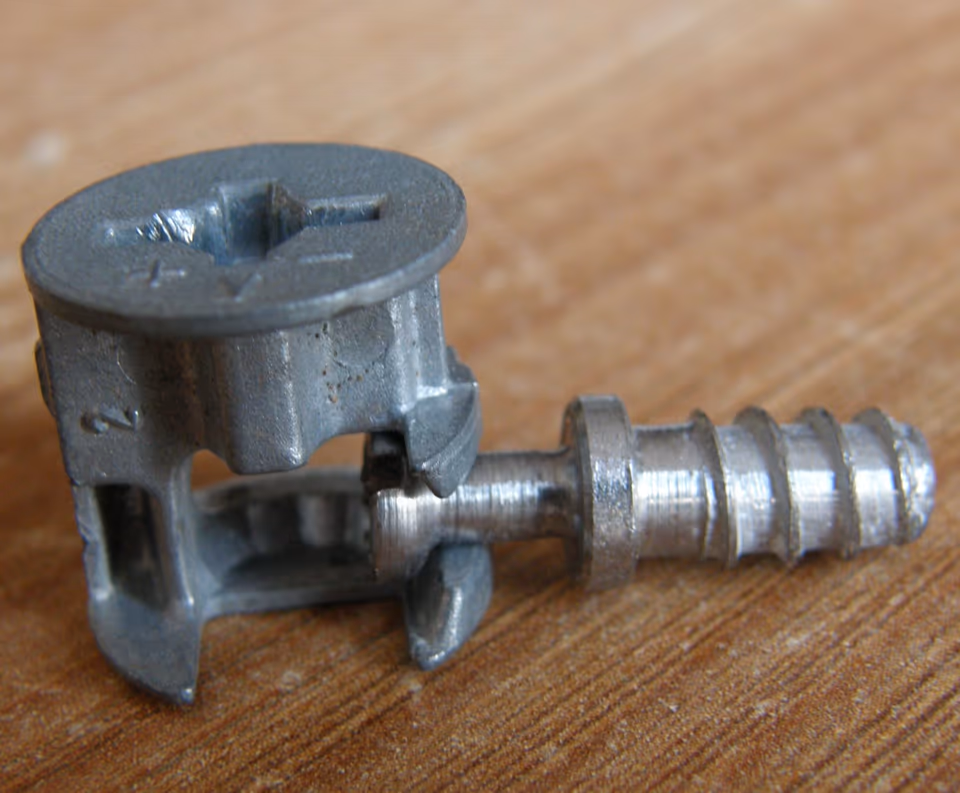

Chốt cam có hai phần. Ổ cam là một cốc kim loại tròn, đặt trong lỗ khoan ở mặt tấm đáy (hay tấm nóc, tấm đợt). Thành cốc dày mỏng không đều, như một cái nêm uốn cong. Chốt là thanh thép đầu tròn, vặn vào mặt vách.

Khi lắp, đầu chốt luồn qua lỗ khoan dọc từ cạnh tấm đáy tới ổ cam. Vặn ổ cam, thành nêm kéo đầu chốt vào sâu hơn và tấm đáy bị ép vào vách. Vặn ngược lại thì tháo ra.

Với ván dày 18 mm, Häfele cho kích thước khoan như sau:

• Ổ cam: lỗ Ø15 mm khoan vào mặt ván, sâu 13,5 mm. Tâm ổ nằm giữa chiều dày ván, tức cách mặt ván 9 mm.
• Từ tâm ổ đến đầu tấm: 24 mm hoặc 34 mm, tùy loại chốt mua về.
• Lỗ cho thân chốt: Ø7 hoặc Ø8 mm tùy loại chốt, khoan vào cạnh tấm cho tới ổ cam.
• Lỗ cho chốt trên mặt vách: Ø5 mm với chốt vặn thẳng vào ván. Có loại chốt cần lỗ Ø3 mm, hoặc cắm vào một ống nở đặt trong lỗ Ø5 mm.

Ổ cam có cỡ riêng cho từng độ dày ván. Häfele có ổ Minifix 15 cho ván từ 12 mm; với ván 16, 18 và 19 mm, độ sâu khoan là 12,5, 13,5 và 14 mm. Ổ sai cỡ thì chốt không nằm giữa chiều dày ván. Ván 18 mm khoan sâu 13,5 mm thì đáy ổ còn 4,5 mm, đủ mức EGGER yêu cầu cho lỗ khoan mù (lỗ không thủng): ít nhất 3 mm.

Trong thử nghiệm của Janíková và cộng sự (2025) trên ván dăm 18 mm, mỗi góc chữ L dùng hai bộ Minifix 15 kèm hai chốt gỗ dẻ gai: chốt gỗ giữ hai tấm khỏi xê dịch, chốt cam kéo chúng ép vào nhau. Kết quả còn chênh nhiều theo loại chốt thép: chốt xuyên qua vách, có nắp chụp phía ngoài, chịu mô men uốn khi nén cao hơn 147% so với chốt vặn thẳng vào mặt vách.

Chốt gỗ: kín, nhưng không tháo được

Chốt gỗ chỉ cần hai lỗ khoan đối nhau và keo. Với cạnh MDF, Hiệp hội Ván châu Âu khuyên:

• Cỡ chốt theo độ dày ván: 6 mm cho ván 15–18 mm, 8 mm cho ván 18–25 mm, 10 mm cho ván dày trên 25 mm.
• Gỗ dẻ gai (beech) hoặc bạch dương (birch), thân có rãnh dọc hay rãnh xoắn để keo dàn đều. Chốt sai số không quá ±0,2 mm, độ ẩm khoảng 10 ±2%.
• Lỗ khoan rộng hơn cỡ chốt 0,2 mm, ví dụ chốt 10 mm vào lỗ 10,2 mm. Chốt quá chặt dễ làm lõi ván tách lớp hoặc làm cạnh ván phồng lên.
• Keo UF hoặc PVAc loại lấp khe tốt. Bôi keo vào lỗ rồi dàn đều.

Ván dày đúng 18 mm nằm ở chỗ hai mức của EPF gặp nhau, nên cả chốt 6 mm lẫn 8 mm đều nằm trong khuyến nghị. Häfele bán chốt lắp ráp 8 mm cho ván từ 18 mm trở lên, còn Pakuła và cộng sự dùng chốt 8 mm trên plywood 15 mm.

Vít Confirmat: một con vít, hai lỗ khoan

Confirmat là vít liên kết làm riêng cho ván: ren thô và sâu, thân trơn sát đầu. Häfele bán loại ren 7 mm dài 38, 50 và 70 mm. Một con vít vừa kéo hai tấm vào nhau vừa giữ chúng, nên mỗi mối chỉ cần hai lỗ khoan, trong khi chốt cam cần ba.

Cách khoan cho vít Confirmat 7 mm:

• Tấm nhận vít ở cạnh (tấm đáy, tấm đợt): lỗ Ø5 mm khoan vào cạnh, giữa chiều dày ván.
• Tấm ngoài (vách tủ): lỗ Ø7 mm xuyên qua mặt cho thân vít, và khoét chìm cho đầu vít.

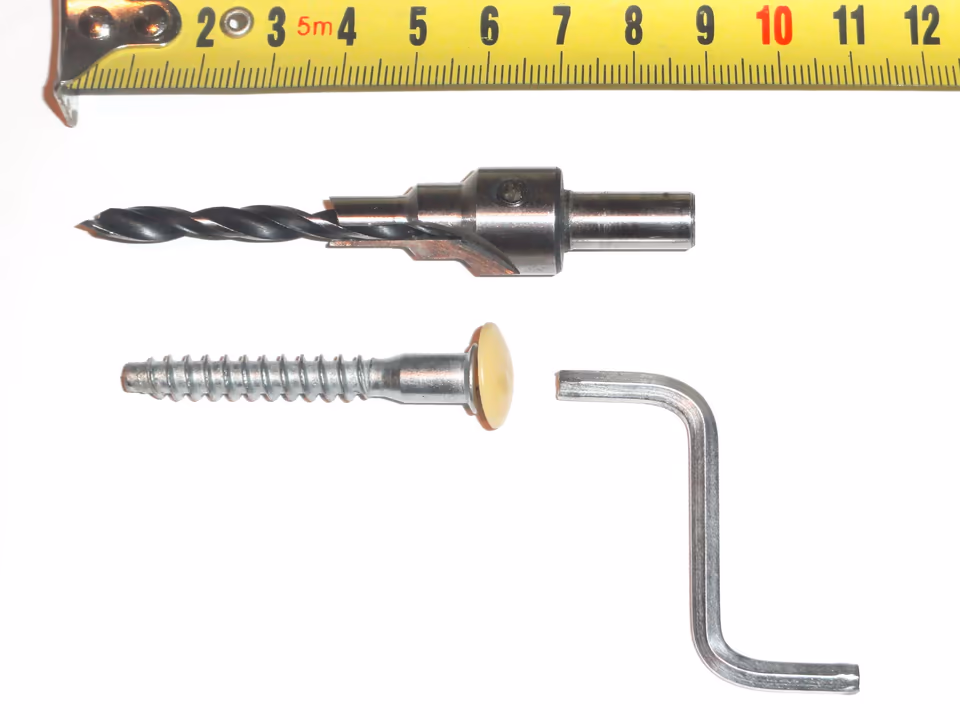

• Mũi khoan bậc làm cả ba việc trong một lần: phần mũi 5 mm khoan lỗ mồi, các bậc 7 mm và 10 mm khoét lỗ thân và lỗ chìm đầu.

EGGER có quy tắc chung tương tự: tấm được bắt vào khoan lỗ lớn hơn vít 1 mm, tấm nhận ren khoan nhỏ hơn 1 mm. Vít Confirmat cũng là vít cạnh, nên với MDF giữ khoảng cách ít nhất 70 mm đến góc tấm theo EPF (xem bài lực giữ vít).

Nhược điểm là đầu vít nằm ở mặt ngoài vách. Tủ kê sát nhau hay âm tường thì mặt đó bị che. Vách lộ ra ngoài thì phải đậy nắp nhựa cùng màu, hoặc đổi sang chốt cam.

Ke góc: khi cạnh ván không đủ chắc

Ke góc là miếng nhựa hoặc kim loại bắt vít vào mặt cả hai tấm. Theo EPF, vì vít vào mặt chứ không vào cạnh, ván MDF không bị tách lớp ở mối nối. Đổi lại, ke nằm lộ trong lòng tủ, khó coi ở chỗ dễ thấy.

Ke góc hợp với chỗ cạnh ván quá mỏng để khoan chốt, hoặc để gia cố thêm một góc chịu lực nặng. EGGER cũng khuyên gia cố các mối nối góc chịu tải lớn bằng cách kết hợp keo với phụ kiện. Vít bắt ke vào mặt ván theo quy tắc của EPF: cách mép tấm ít nhất 12 mm, cách góc ít nhất 25 mm.

Loại cốt ván nào hợp với liên kết nào

Chốt gỗ, vít Confirmat và chốt cam đều bám vào lõi tấm, phần xốp nhất của MDF (xem bài liên kết nội IB). Với MDF, EPF khuyên chọn phụ kiện bắt vào mặt ván khi có thể, tránh phụ kiện nở ra trong cạnh ván, và chừa đủ khe cho vít, chốt và phụ kiện cắm vào cạnh.

Áp vào các loại cốt ván:

• MDF thường và MDF chống ẩm: dùng được cả bốn kiểu; theo EPF, phụ kiện làm cho ván dăm dùng cho MDF cũng hiệu quả như vậy. Bảng KES ghi MDF dày 12–19 mm giữ vít cạnh 850 N, vít mặt 1.050 N, nên lỗ mồi và khoảng cách góc phải làm đúng.
• Ván mỏng dưới 15 mm: bảng chốt gỗ của EPF bắt đầu từ 15 mm, bảng KES không công bố lực giữ vít cho MDF từ 12 mm trở xuống. Nên theo lời khuyên đầu tiên của EPF: ke góc hoặc phụ kiện bắt vào mặt ván.
• HDF: KES chỉ ghi lực giữ vít cho tấm 17 mm, và hai ô vít mặt, vít cạnh có thể bị đổi chỗ (xem bài lực giữ vít).

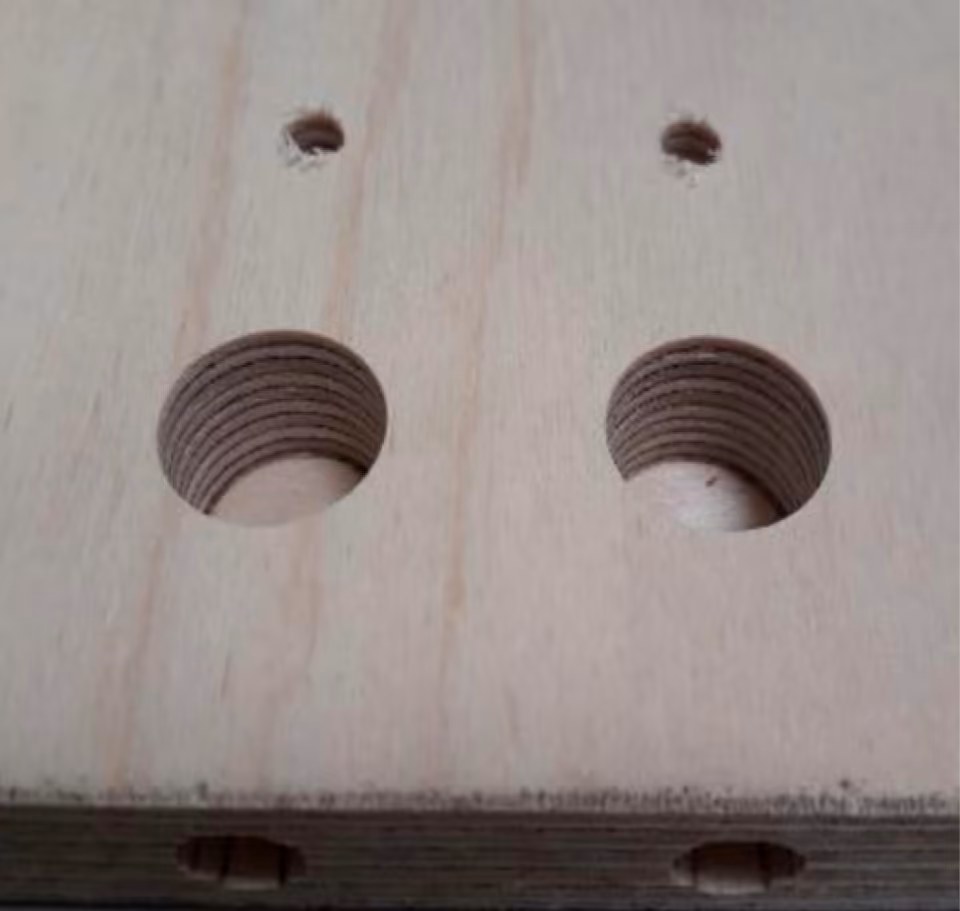

• Plywood: Pakuła và cộng sự khoan cả chốt cam, vít Confirmat và chốt gỗ trên plywood bạch dương 15 mm, với các cỡ mũi 15, 8, 7 và 5 mm như trên.

Câu hỏi thường gặp

Khoan Minifix cách mép bao nhiêu?

Với ổ Minifix 15 của Häfele, tâm ổ cách đầu tấm 24 mm hoặc 34 mm, tùy chiều dài chốt. Tâm ổ nằm giữa chiều dày ván: 9 mm với ván 18 mm. Ổ khoan Ø15 mm, sâu 13,5 mm với ván 18 mm.

Vít Confirmat khoan lỗ bao nhiêu?

Vít ren 7 mm: lỗ Ø5 mm ở cạnh tấm nhận vít, lỗ Ø7 mm có khoét chìm ở tấm ngoài (Häfele).

Nên dùng chốt cam hay vít Confirmat?

Chốt cam hợp với tủ phải tháo ra chở đi rồi lắp lại, hoặc khi mặt ngoài vách lộ ra. Vít Confirmat cần ít lỗ khoan hơn, hợp với tủ lắp một lần tại chỗ và có mặt ngoài vách bị che.
